Digital und ökoeffizient
Das Umspannwerk Burladingen
Millioneninvestition für die nachhaltige Versorgungssicherheit der Region Burladingen

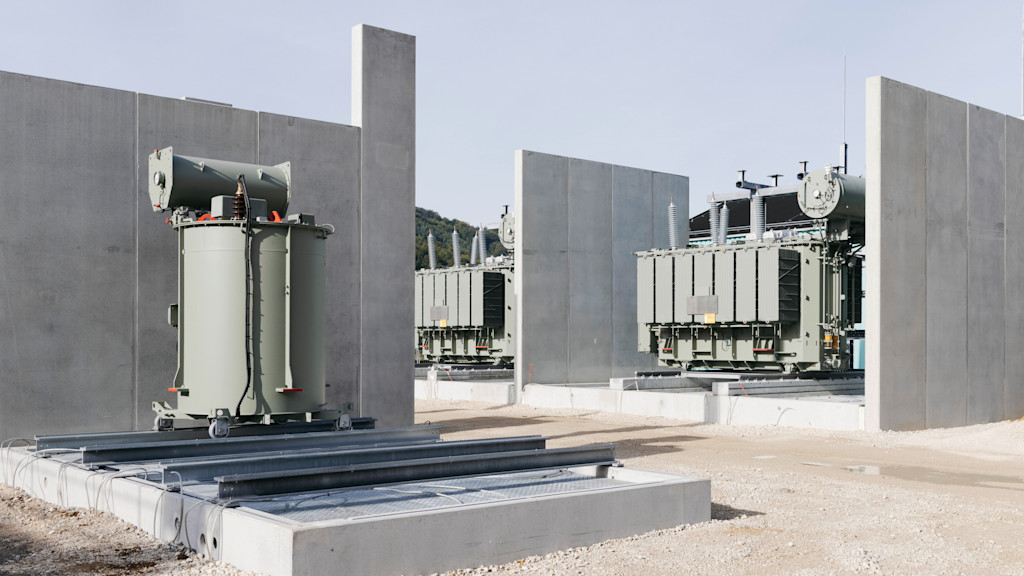

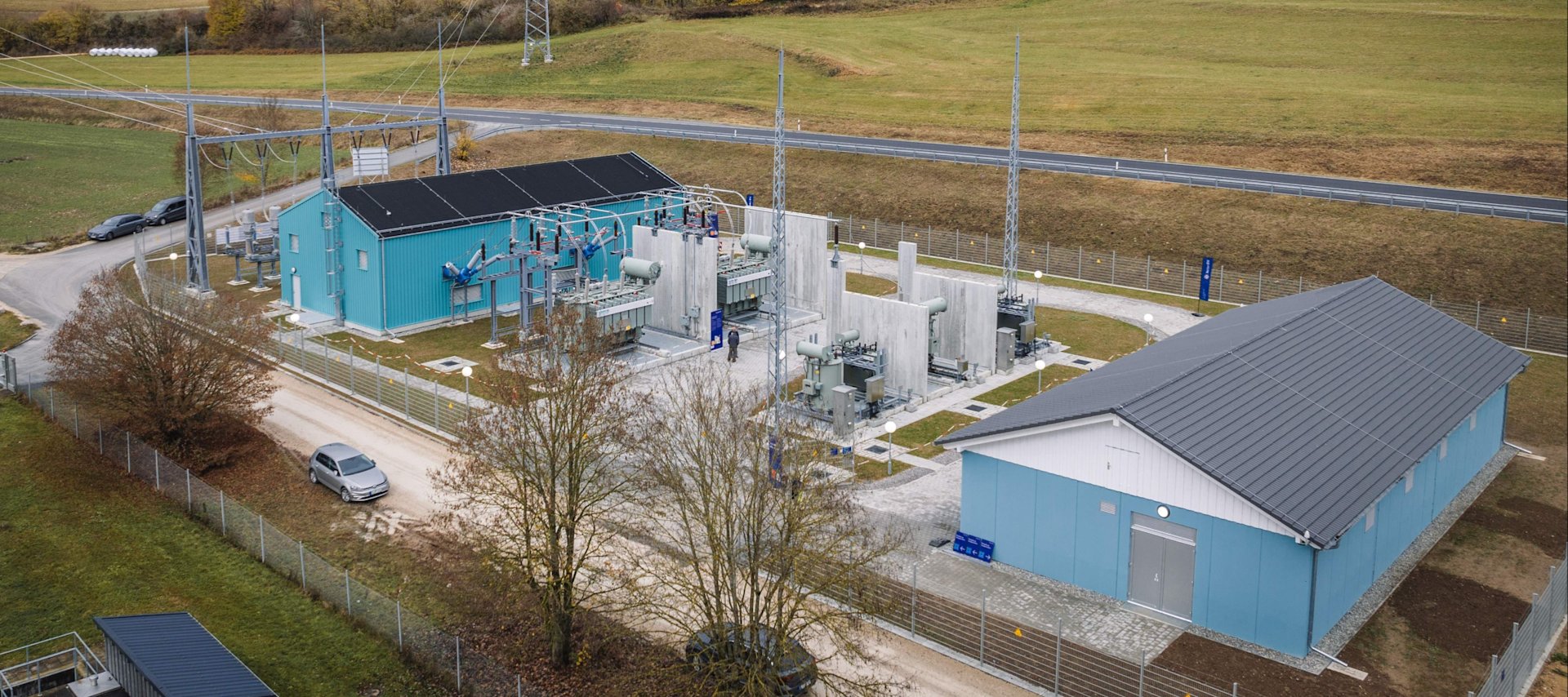

Das Umspannwerk Burladingen wurde im November 2023 in Betrieb genommen und ist ein wichtiger Knotenpunkt für die Energieversorgung in der Region. Es verbindet das Mittelspannungsnetz in Burladingen mit dem überregionalen Hochspannungsnetz. Dieses bildet das Rückgrat der lokalen Stromversorgung. Das Umspannwerk ist unter anderem mit einer innovativen Hochspannungs-Schaltanlage, zwei rund 70 Tonnen schweren Transformatoren und modernster Schutz- und Leittechnik ausgerüstet.

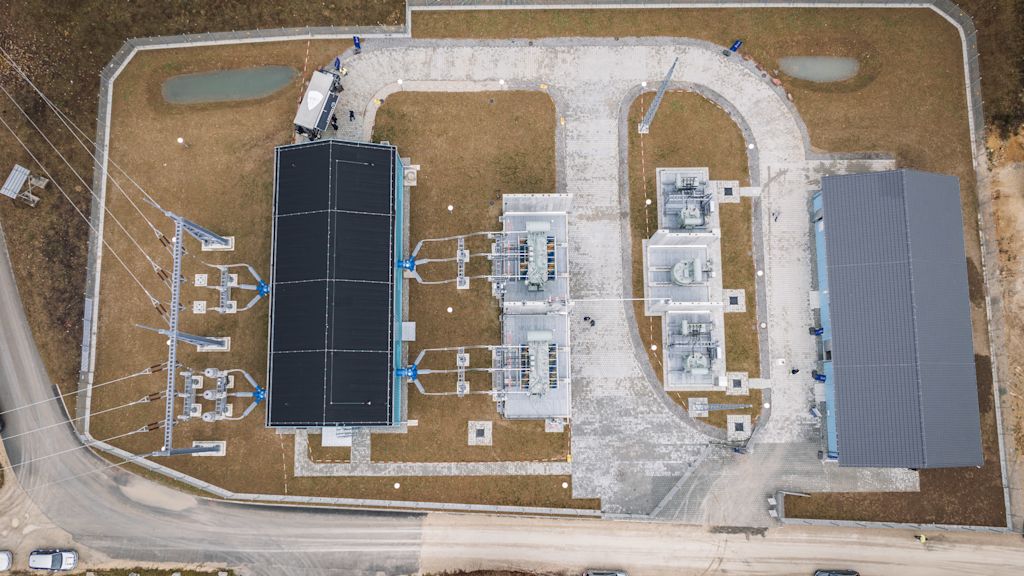

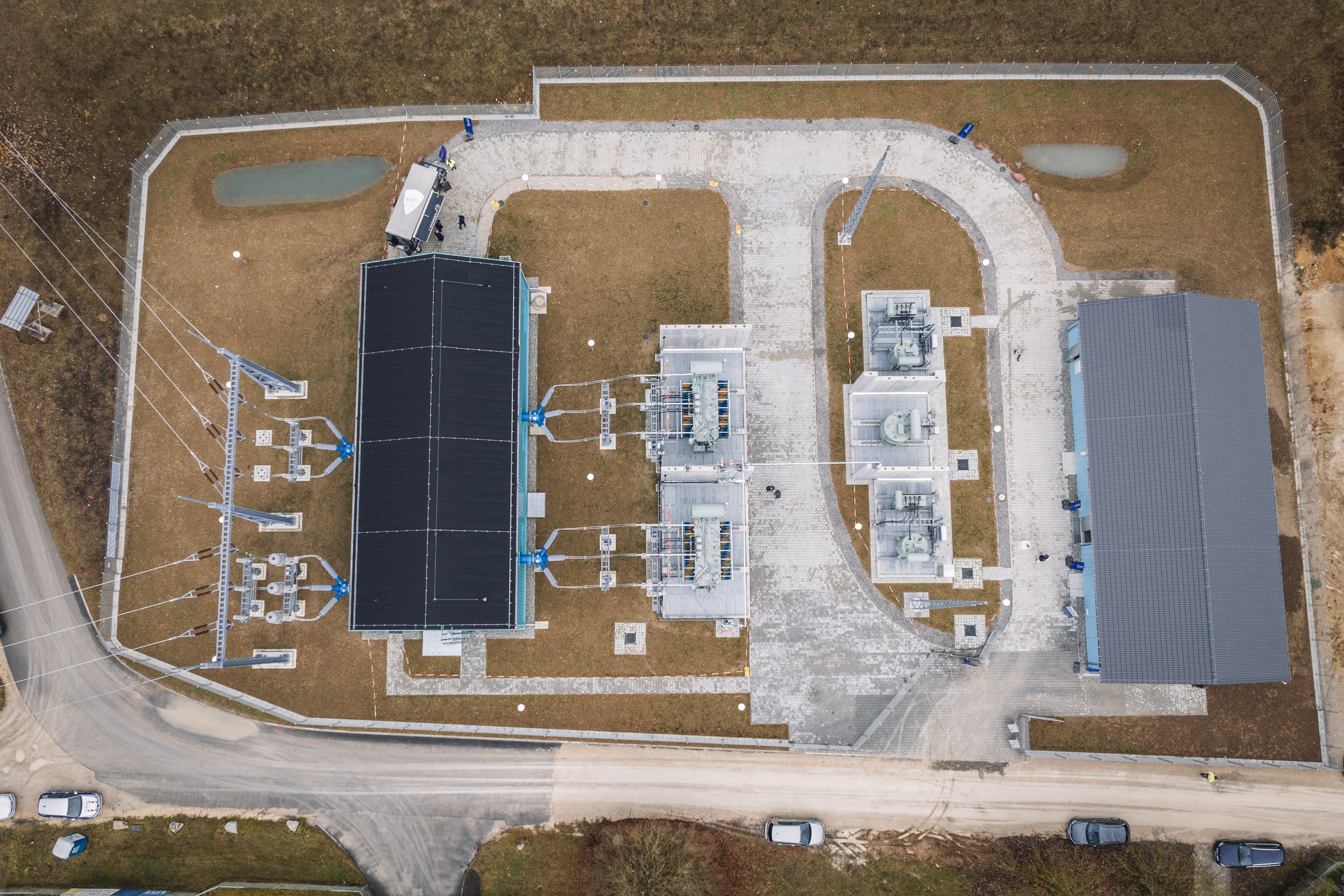

Die beeindruckende Größe des Umspannwerks von 6.400 Quadratmetern ist vergleichbar mit der Fläche eines Fußballfeldes.
In dieses Neubauprojekt haben wir rund zwölf Millionen Euro investiert.
"Burladingen ist eines der ersten Umspannwerke weltweit, das Digitalisierung und Ökoeffizienz in diesem Umfang verbindet. "
Marcel Engel, Konzernexperte für Netztechnik und Netzphysik der Netze BW GmbH
Was macht das Umspannwerk Burladingen so besonders?

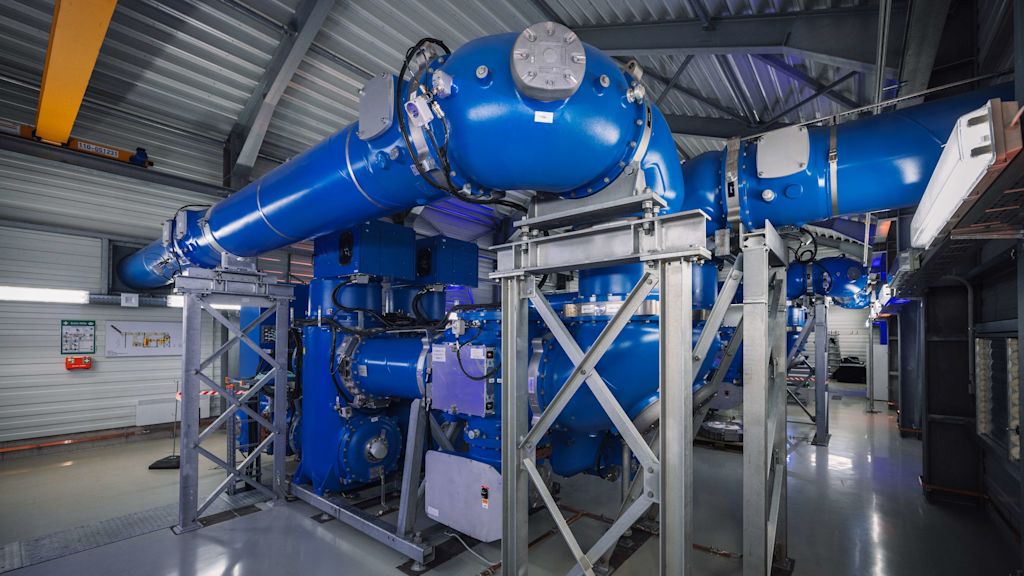

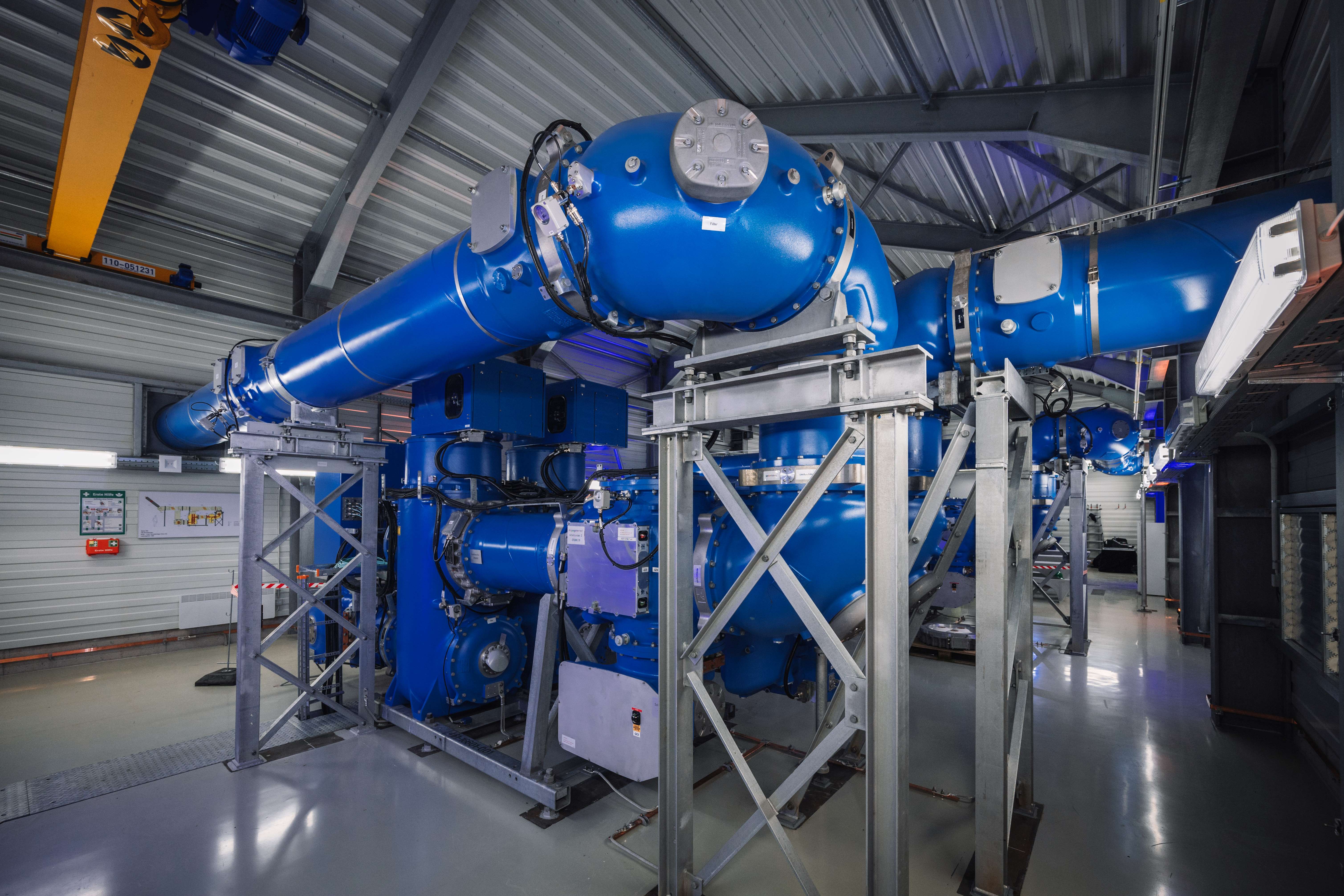

Im Umspannwerk Burladingen konnten wir zusammen mit unserem Generalunternehmer Siemens Energy eine Vielzahl modernster, digitaler und ökoeffizienter Technologien miteinander verbinden und so die "Schaltanlage der Zukunft" schaffen. Das Besondere daran: Die neu entwickelte gasisolierte Hochspannungs-Schaltanlage kommt ohne das klimawirksame Schwefelhexafluorid (SF6) aus. Stattdessen wird mit technisch aufbereiteter, gereinigter und komprimierter Luft (Clean-Air) isoliert. Zudem konnte die Baugröße durch den Einsatz von innovativen Kleinsignal-Messwandlern sehr kompakt gehalten werden. Eine weitere Besonderheit ist auch die volldigitalisierte Übertragung der Signale und Messwerte der einzelnen Anlagenkomponenten über Glasfaserkabel an die Schutz- und Leittechnik. Dieser "digitale Prozessbus" sparte einen großen Verdrahtungsaufwand und somit wertvolle Ressourcen wie Kupfer – genau genommen 850 Kilogramm.
Als Netzbetreiber haben wir jederzeit einen umfassenden Einblick in den Zustand der Anlage. Und genau das wird heutzutage vor dem Hintergrund der steigenden Komplexität im Stromnetz immer wichtiger.
Das Umspannwerk Burladingen ist ein „Summspannwerk“
Bei der Gestaltung der Außenanlagen auf dem Gelände des Umspannwerks haben wir darauf Wert gelegt, eine möglichst große Fläche für die Artenvielfalt zu schaffen. 2022 wurde auf rund 900 Quadratmetern speziell für die Region zusammengestelltes Saatgut ausgesät. Bis zur selbständigen Blumenwiese dauert es rund zwei Jahre. Am Ende steht ein reichhaltiges Angebot für Bienen, Hummeln, Schmetterlinge und viele andere Bestäuber zur Verfügung. Mit 30 bis 60 Pflanzenarten pro zehn Quadratmeter entstehen rund um die technischen Anlagen echte Hotspots der Biodiversität, die für die heimische Insektenwelt Nahrung, Schutz und Rückzugsraum bieten. Und aus dem Umspannwerk wird ein so genanntes „Summspannwerk“.
Allgemeine Infos zu Umspannwerken
Welche Aufgaben und Funktionen haben Umspannwerke?
Umspannwerke sind wichtige Knotenpunkte im Stromnetz, die verschiedene Spannungsebenen miteinander verbinden. Über Transformatoren ermöglichen sie den effizienten Transport von Energie zwischen beispielsweise einem Hochspannungs- und einem Mittelspannungsnetz. Neben Transformatoren sind weitere Bestandteile vor allem Schaltanlagen, Schutz- und Automatisierungstechnik. Um Überschläge und Kurzschlüsse zu verhindern, müssen die hohen Spannungen isoliert werden.
Welche Vorteile bietet ein digitales Umspannwerk?
Durch den digitalen Zwilling ist es möglich, den Zustand der Betriebsmittel jederzeit zu überwachen und zu analysieren. Dies bietet zahlreiche Vorteile, wie beispielsweise eine zielgerichtete Wartung durch Predictive Maintenance oder die genaue Ermittlung der Restlebensdauer. Durch die direkte Digitalisierung aller Informationen an der Schaltanlage stehen diese Funktionen unmittelbar zur Verfügung, wodurch ein erheblicher Verdrahtungsaufwand zwischen den Systemen eingespart wird. Die innovativen Messwandler können zudem potenziell viel Platz an der Schaltanlage einsparen. Der Einsatz von Luft anstatt SF6 trägt außerdem zum Klimaschutz bei.
Welche Rolle spielen Umspannwerke in der Energiewende?
Durch den Zuwachs von E-Autos, Photovoltaikanlagen und Wärmepumpen ist der Ausbau der Stromnetze durch den Verteilnetzbetreiber unerlässlich. Umspannwerke übernehmen eine Schlüsselrolle, indem sie als spezielle Netzknoten die Leistung zahlreicher erneuerbarer Energiequellen ans überregionale Hochspannungsnetz anbinden.
